Message par Lamaillardais » jeu. 05 sept. 2013, 15:10

Bonjour Jihel,
Mon support de pont de diodes n'est pas une plasticarte (genre carte de crédit) mais un ancien emballage en plastique noir fin.Les Romilly (Jouef) que je suis en train d'équiper ont une toiture qui laisse peu de place à l'éclairage
c'est pourquoi je préfère un plastique fin.Message reçu pour l'Araldite et le collage après montage (logique)....C'est la grande aventure...(pour moi),j'espère
bien mettre à profit tes précieuses informations.
Toujours merci....Cordialement : MICHEL.

BB 15024
Disert
Messages : 464
Enregistré le : mer. 07 sept. 2011, 09:38
Echelle pratiquée : HO
Prénom : Philippe
Club : RMC St Saturnin les avignon
Localisation : isle sur la Sorgue
Âge : 61

Re: ECLAIRAGE INTERIEUR VOITURES VOYAGEURS

Message par BB 15024 » ven. 06 sept. 2013, 15:08

Bonjour
Je lis que tu améliore des voitures romilly Jouef, ayant les mêmes pourriez vous me dire les améliorations que vous faisiez et si vous pouvez des photos.
Merci
Philippe

Avatar du membre
PJRo
Zé cru voir un rominet!
Messages : 14259
Enregistré le : lun. 15 août 2005, 17:45
Echelle pratiquée : HO
Prénom : Pascal
Club : MSL (MecSuperLent)
Site Internet : http://ferromodelnumdcc.monsite-orange.fr/
Âge : 64

Re: ECLAIRAGE INTERIEUR VOITURES VOYAGEURS

Message par PJRo » ven. 06 sept. 2013, 15:43

Voir sur un des HS LR.....

Ferro21000
Intarissable !
Messages : 7213
Enregistré le : dim. 04 déc. 2005, 16:43

Re: ECLAIRAGE INTERIEUR VOITURES VOYAGEURS

Message par Ferro21000 » ven. 06 sept. 2013, 15:46

BB 15024 a écrit :Bonjour
Je lis que tu améliore des voitures romilly Jouef, ayant les mêmes pourriez vous me dire les améliorations que vous faisiez et si vous pouvez des photos.
Merci
Philippe
Les réponses sur ce post : Romilly Jouef (Liens dont le HS LR)

BB 15024
Disert
Messages : 464
Enregistré le : mer. 07 sept. 2011, 09:38
Echelle pratiquée : HO
Prénom : Philippe
Club : RMC St Saturnin les avignon
Localisation : isle sur la Sorgue
Âge : 61

Re: ECLAIRAGE INTERIEUR VOITURES VOYAGEURS

Message par BB 15024 » ven. 06 sept. 2013, 17:08

Bonsoir
Merci pour le lien.Par contre les miennes n'ont pas les sièges intérieurs.
Philippe

Lamaillardais
Éloquent
Messages : 337
Enregistré le : mar. 26 févr. 2013, 10:53

Re: ECLAIRAGE INTERIEUR VOITURES VOYAGEURS

Message par Lamaillardais » lun. 09 sept. 2013, 02:14

ImageImageImageImageBonsoir Philippe,Bonsoir PJRo,
Je remercie Philippe,pour son lien vers ces voitures Romilly,ces documents sont très appréciables,même si je les avais déjà consultés dans le Forum suite à une demande que j'avais faite antérieurement.Je joins à ce courriel des photos de mes réalisations,mais il est préférable de s'inspirer des
documents figurant dans le lien.Lorsque je les aurai peuplées,éclairées,habillées
avec des rideaux et refermées,mon travail d'amateur se remarquera moins.
Cordialement: MICHEL.
Fichiers joints
P1000587.jpg romilly.jpg
P1000587.jpg romilly.jpg (53.4 Kio) Vu 3281 fois
P1000588.jpg romilly.jpg
P1000588.jpg romilly.jpg (67.81 Kio) Vu 3281 fois
P1000590.jpg romilly.jpg
P1000590.jpg romilly.jpg (62 Kio) Vu 3281 fois
P1000589.jpg romilly.jpg
P1000589.jpg romilly.jpg (56.87 Kio) Vu 3281 fois

Lamaillardais
Éloquent
Messages : 337
Enregistré le : mar. 26 févr. 2013, 10:53

Re: ECLAIRAGE INTERIEUR VOITURES VOYAGEURS

Message par Lamaillardais » lun. 09 sept. 2013, 03:05

ImageRe-Bonsoir,
Je crois n'avoir pas publié mon précédent sujet et les photos jointes dans la bonne rubrique.Je reviens donc dans le sujet: éclairage de voitures voyageurs par ruban à leds.Je me rends compte que je n'aurai pas assez
de diodes pour tous mes ponts de diodes.Celles que j'ai en ma possession sont que la récupération qu'un Beau-Frère m'avait donné et je ne connais pas la valeur de mes diodes,celle correspondant à mon ruban à leds.J'ai retrouvé la
notice de mon ruban à leds publiée avec ce courriel afin de savoir quelles diodes
je dois acheter,leur valeur.Peut-être serait-il souhaitable que je les achète sur un site ou dans un magasin ayant les composants correspondants au modélisme ferroviaire?.J'avais acheté mon ruban leds à l'aveugle dans une bourse.D'avance merci,cordialement MICHEL
Fichiers joints
P1000591.jpg ECL. RUB. LEDS.jpg
P1000591.jpg ECL. RUB. LEDS.jpg (105.58 Kio) Vu 3279 fois

Avatar du membre
alpiliguri
Démonstratif
Messages : 1390
Enregistré le : mer. 19 nov. 2008, 11:48
Echelle pratiquée : H0
Localisation : Breil sur Roya
Âge : 51

Re: ECLAIRAGE INTERIEUR VOITURES VOYAGEURS

Message par alpiliguri » lun. 09 sept. 2013, 09:56

Pour une voiture un pont de diode de 500 mA c'est suffisante, si le pont alimente tout la rame peut être mieux un 1A.


Tu le trouve sur ebay a 2,50 € les 10.

Ciao, alpiliguri.

Jihel
Papotier
Messages : 168
Enregistré le : sam. 25 oct. 2008, 09:52
Echelle pratiquée : HO ; N
Localisation : Plouézec 22
Âge : 67

Re: ECLAIRAGE INTERIEUR VOITURES VOYAGEURS

Message par Jihel » lun. 09 sept. 2013, 11:54

Bonjour,

C'est curieux, car lorsque l'on voit ta photo, cela ressemble plus au système qui s'intercale entre le pont de diodes et le ruban de LED. J'ai fouiné un peu sur le site de CDF et j'ai trouvé ceci :
http://www.cdfinformatique.com/acatalog ... nches.html

Si on compare les implantations des circuits imprimés entre ta photo et le site, cela se ressemble bigrement. Par contre je n'ai pas trouvé de composant en 07011 sur le site CDF. A priori, le moteur de recherche de ce site ne fonctionne que sur des références complètes ? Mais c'est curieux que cette information sur ton document ne soit pas complète ?

A priori, les rubans vendus sur ce site sont formés de modules de 3 diodes. 3 modules consommant 15 mA, 4 modules consommant 20 mA et 5 modules consommant 25 mA, on doit pouvoir affirmer sans trop de risques qu'un module de base consomme 5 mA. Le pont de diodes doit pouvoir supporter au moins 100 mA pour fonctionner sans risques (à condition que tes réglettes soient bien de ce type - voir http://www.cdfinformatique.com/acatalog ... irage.html).

Des diodes types 1N4148 suffisent. L'emploi d'un redresseur intégré sera malgré tout plus facile (4 soudures seulement et 1 risque de câblage à l'envers au lieu de 4... :ange3: ). Attention toutefois à l'encombrement, certains pouvant être difficile à camoufler.

Amicalement
Jihel

Lamaillardais
Éloquent
Messages : 337
Enregistré le : mar. 26 févr. 2013, 10:53

Re: ECLAIRAGE INTERIEUR VOITURES VOYAGEURS

Message par Lamaillardais » lun. 09 sept. 2013, 16:46

Bonjour Alpiliguri,
L'image du pont de diodes déjà monté m'intéresse beaucoup.Il semble
que ton mini-boîtier comporte 4 points de branchement,ce qui me paraît normal,corrige moi si je fais erreur.Un autre point crucial dans ton mini-boitier
m'interroge : les dimensions.Les toilettes (appelons cela ainsi) de mes voitures
mesurent mini: 22mm de large (sens largeur de la voiture),6 mm de profondeur
(longueur de la voiture),18mm mini de hauteur (plancher-toiture de la voiture.
Avec les fils et les branchements,je suppose que le tout peut rentrer,les toilettes
à l'opposé de la même voiture sont appelées à loger le condensateur.Sinon,
j'espère faire rentrer le ruban à leds,la résistance,le pont de diode et les fils sous le toit.Donc très peu de place,les Romilly ayant une toiture peu bombée.(Je ne voudrais pas être piégé après acheté)Merci d'avance,Cordialement : MICHEL

Lamaillardais
Éloquent
Messages : 337
Enregistré le : mar. 26 févr. 2013, 10:53

Re: ECLAIRAGE INTERIEUR VOITURES VOYAGEURS

Message par Lamaillardais » lun. 09 sept. 2013, 17:19

Bonjour Jihel,
Les liens que tu m'adresses m'intéressent également beaucoup,là aussi,il semble que ton site : C.D.F. vende des ponts redresseurs tout montés dans un mini-boîtier,plus propre que mes soudures.S'ils rentrent dans mes voitures tel que je l'explique à Alpiliguri,c'est impeccable.Sinon,je les fabriquerait moi-même avec les diodes raccordées selon les explications et schémas que tu a eu la gentillesse de me fournir.Je te remercie ainsi qui tous
ceux qui ont apportent leurs compétences sur le Forum.
Cordialement: MICHEL

BB 15024
Disert
Messages : 464
Enregistré le : mer. 07 sept. 2011, 09:38
Echelle pratiquée : HO
Prénom : Philippe
Club : RMC St Saturnin les avignon
Localisation : isle sur la Sorgue
Âge : 61

Re: ECLAIRAGE INTERIEUR VOITURES VOYAGEURS

Message par BB 15024 » lun. 09 sept. 2013, 20:51

Bonsoir
Merci Lamaillardais pour les photos.
D'ici quelques jours je vais essayé de me lancer dans l'aventure.
Philippe

Avatar du membre
alpiliguri
Démonstratif
Messages : 1390
Enregistré le : mer. 19 nov. 2008, 11:48
Echelle pratiquée : H0
Localisation : Breil sur Roya
Âge : 51

Re: ECLAIRAGE INTERIEUR VOITURES VOYAGEURS

Message par alpiliguri » mar. 10 sept. 2013, 09:38

lamaillardais a écrit :....
L'image du pont de diodes déjà monté m'intéresse beaucoup.Il semble
que ton mini-boîtier comporte 4 points de branchement,ce qui me paraît normal,corrige moi si je fais erreur.Un autre point crucial dans ton mini-boitier
m'interroge : les dimensions.

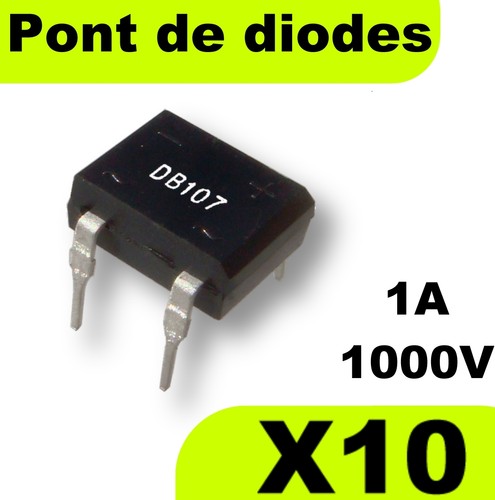

N'importe que pont de diode a 4 patte: +, -, ~, ~

Le pattes du DB107 forment un rectangle de 7,62 x 5,08 mm.
C'est tres pratique pour les ruban puisque le pattes + et - ont a le même largeur que les emplacement + et - et tête du ruban, suffit de le souder dessus directement.
En cas de probleme d’emplacement souder de fils souple aux pattes et le reporter au ruban.
Le modele CMS est plus petit encore, mais aussi mois pratique a souder.
Cherche le vendeur electron-discount sur le site d’enchère.
Ciao, alpiliguri.
Fichiers joints

Lamaillardais
Éloquent
Messages : 337
Enregistré le : mar. 26 févr. 2013, 10:53

Re: ECLAIRAGE INTERIEUR VOITURES VOYAGEURS

Message par Lamaillardais » mer. 11 sept. 2013, 22:45

Bonsoir Alpiliguri,
J'ai pu joindre le vendeur figurant des ponts de diodes figurant dans
E-Bay,très sympathique.J'ai donc passé commande.
Merci beaucoup : très cordialement :MICHEL.

Avatar du membre
cedricad
Éloquent
Messages : 327
Enregistré le : sam. 01 juil. 2006, 17:58
Echelle pratiquée : ho
Localisation : Volvic
Âge : 41

Re: ECLAIRAGE INTERIEUR VOITURES VOYAGEURS

Message par cedricad » jeu. 12 sept. 2013, 06:56

Bonjour a tous
Rubans led par 5 mètres a 15.90 euros chez électron discount :D
@+
cedric
