Re: Machines Outils

Publié: Mer 21 Nov 2018, 08:44
Nicolas p a écrit:Le code 100 a l’échelle 1:1:
:ange3:

Effectivement !
(faudrait la même avec un rail ho /100 et un personnage à coté, et une autre en P87, pour comparer à hauteur de cheville...)

ps :
CHat roule a écrit:Proto'87, le modélisme au taupe-niveau ! :ange3:

J'adoreeeeee :applause:
A toute vapeur...en + du reste
Avatar de l’utilisateur
BB9004
Communicatif

Messages: 888
Inscrit le: Jeu 09 Août 2012, 14:58
Localisation: Planète Bleue, à l'est de la ville Lumière : 94
Âge: 63
Echelle pratiquée: HO
Prénom: Lionel

Re: Machines Outils

Publié: Dim 25 Nov 2018, 16:04
Alors Lionel as tu reçu ton Pepitas pour mesurer la concentricité sur le SL ?
That's all folks!
Franck.
Avatar de l’utilisateur
Franck Tavernier
Dompteur de rivets

Messages: 5531
Inscrit le: Ven 12 Août 2005, 20:44
Localisation: Arras
Âge: 53

Re: Machines Outils

Publié: Mar 27 Nov 2018, 17:10
Hello

Mini-Pépitas est arrivée, toute jaune ! :lol:

Deux mesures sont prises (première fois que je "vois" un centième", et c'est vraiment pas facile à attraper, ça gigote tout le temps :ange3: ):
- la pointe tournante :
> 0,04 de variation
- à la sortie de broche : > 0,06 maxi de variation

Et le barreau HSS de 6x6x200mm est aussi arrivé, aussitôt coupé en 3 :
- d'abord 4 petits coups de mini meule diamantée sur les 4 angles :

- puis on l'emmaillote dans un chiffon (car interdiction d'aller se balader au fond du bordil du garage!), et un bon coup sec de gros marteau :

- ensuite, on mouille et on meule (grain 60) pour obtenir de belles faces :

et ça pour les 3 morceaux :

puis (longue) séance manuelle de pierre indiana pour approcher le poli-miroir de la tranche de coupe (je ne sais pas si c'est vraiment utile...) et là, on voit les manques de planéité dus aux passages sur la meule...

puis on essaie "une approche" manuelle du RP25, à la mini-meule diamantée sur dremel... : (à Gauche le vrai)

Premier résultat :


>> lors de l'usinage, le "son" n'est pas "terrible", différent des coupes précédentes (ça semble "frotter" sans pénétrer... et là, c'est pas bon :oops: ). L'alignement Outil-Pointe était OK.
> à l'examen final de la roue, ce n'est pas aussi "lisse" que sur les roues précédentes
>> je pense qu'au moment de la "découpe" du profil à la meule diamantée dans le barreau, la meule est restée verticale, en oubliant de donner un angle de 3-5° vers le bas (dépouille)

> "à refaire, apprenti !" :wink:

(Les pinces ER25 sont arrivées, pas le porte pince :( )
A toute vapeur...en + du reste
Avatar de l’utilisateur
BB9004
Communicatif

Messages: 888
Inscrit le: Jeu 09 Août 2012, 14:58
Localisation: Planète Bleue, à l'est de la ville Lumière : 94
Âge: 63
Echelle pratiquée: HO
Prénom: Lionel

Re: Machines Outils

Publié: Mer 28 Nov 2018, 16:38
Hum,
donc j'ai repassé l'outil "RP25x" sous le diamant, pour lui donner de l'angle de dépouille, au niveau du boudin ET de la table de roulement... :lol:

Ben, maintenant, ça usine beaucoup mieux, ça "copeaute" vraiment, mon bon monsieur :D (donc c'était bien la dépouille le problème :mrgreen: )

Résultat, sur la roue du premier plan :


> une belle table de roulement bien brillante, bien lisse,
et un beau petit boudin bien fin ... :lol:

Pas belle, la Vie ?
8)

ps : pour tenir les essieux dans la pince de 11-12, j'ai l'idée suivante, afin de combiner les précédentes remarques d'Eric et de Bernard :
> à la "manière" de vos butées (voir page 32), une roue sera enfilée sur un axe (fileté de diamètre 2mm, longueur de la profondeur de la pince) et positionnée au "cul" de la pince, et l'autre roue, l'usinée, sera en buté contre un écrou, avant d’être serrée par la pince.
> ainsi, la roue usinée ne bougera pas sous la pression de l'outil : ni en avant, ni en arrière, et pas de risque de "déboitage", comme l'expliquait précédemment Bernard avec ses beaux croquis (page 34)

> 'Zen pensez quoi ?
(edit : je mettrai une photo lorsque j'aurai le porte pince...)

8)
Dernière édition par BB9004 le Jeu 29 Nov 2018, 12:11, édité 2 fois au total.
A toute vapeur...en + du reste
Avatar de l’utilisateur
BB9004
Communicatif

Messages: 888
Inscrit le: Jeu 09 Août 2012, 14:58
Localisation: Planète Bleue, à l'est de la ville Lumière : 94
Âge: 63
Echelle pratiquée: HO
Prénom: Lionel

Re: Machines Outils

Publié: Mer 28 Nov 2018, 19:23
Lionel, les mesures de concentricité que tu donnes ne sont pas excessives pour une telle machine, par contre tu gagneras en concentricité avec les pinces ER à la place du mandrin 3 mors... :wink:

Pour ton outil de forme, chapeau, perso je ne m'y serais pas risqué, ne serait ce que pour avoir les bons angles ou autre arrondis... :ange3: :ange3:
That's all folks!
Franck.
Avatar de l’utilisateur
Franck Tavernier
Dompteur de rivets

Messages: 5531
Inscrit le: Ven 12 Août 2005, 20:44
Localisation: Arras
Âge: 53

Re: Machines Outils

Publié: Jeu 29 Nov 2018, 11:57
Même remarques :moi: :applause:
Pour un meilleur contrôle, il faut mettre la zone de palpation à auteur d'axe, comme l'outil.
Bon, sur de si petit Ø, ce n'est pas trop d’influence :ange3:
MISE à JOUR site RMC 02/02/19
Avatar de l’utilisateur
Labans
Intarissable !

Messages: 8768
Inscrit le: Jeu 08 Déc 2005, 18:42
Localisation: CASTRES - TARN
Âge: 68
Echelle pratiquée: HO-HOm
Prénom: J-Louis
Club: RMC

Re: Machines Outils : Pépitas (mi corazon)

Publié: Jeu 29 Nov 2018, 15:37
hello

Tu veux dire que la "pointe" ronde de Pépitas doit se trouver sur le plan horizontal de l'axe de la pièce usinée ?? (sur la photo ci dessus, la pointe est aux environs de 10/11 Heures)

EDIT : j'ai repris la mesure :
- en posant la pointe de pépitas "à 9 heures", sur le plan de l'axe du tour
- en tournant la poulie du MOTEUR lentement (si je le fais avec la poulie de la broche, rien que le fait de POSER doucement le doigt sur la poulie ça fait bouger l'aiguille de pépitas ! - roulements usés ?), en "marche arrière", afin que la pointe glisse sans contrainte
>> résultats ? : de -2 à + 1 = 0,03 de variation !! (je n'y croyais pas, j'ai repris plusieurs fois la mesure)
- et sur la pointe tournante : Zéro variation ( me reste le test de la lame de rasoir à passer)

Il est bien, ce vieux petit Ecomat SL !! :



Petit REX : Coté usinage, je viens de passer une dizaine de roues :
-> faut refroidir (dans l'eau) la pièce de pression entre chaque roue, car cette pièce tourne autour de l'axe d'essieu, et chauffe (Coucou Joules) : à rajouter une pointe de graisse sur l'axe
-> malgré une pénétration très lente, l'outil s'encrasse parfois, avec un "dépôt" fondu de maillechort qui se "soude" sous l'angle de dépouille, et donc ça couine et ça n'usine plus : la vitesse de coupe doit être trop importante : à modifier (j'attends de la courroie "moderne" à couper/souder)

8)
A toute vapeur...en + du reste
Avatar de l’utilisateur
BB9004
Communicatif

Messages: 888
Inscrit le: Jeu 09 Août 2012, 14:58
Localisation: Planète Bleue, à l'est de la ville Lumière : 94
Âge: 63
Echelle pratiquée: HO
Prénom: Lionel

Re: Machines Outils

Publié: Jeu 29 Nov 2018, 17:26
je croyais que pour les métaux "mous" il fallait tourner rapidement où réaliser des micro passes
Railenbois
Causant

Messages: 232
Inscrit le: Sam 15 Oct 2016, 09:27
Echelle pratiquée: ho

Re: Machines Outils

Publié: Jeu 29 Nov 2018, 20:02
Tout dépend du point de fusion et surtout des angles de coupes :siffle:
Pour moi, les plus ardu a usiner furent le plomb, l'aluminium et cuivre presque pur. :mort:
Quand je mesurai avec le palmer, fallait avoir du doigté car on avait vite fait d'écraser la pièce :mort:
MISE à JOUR site RMC 02/02/19
Avatar de l’utilisateur
Labans
Intarissable !

Messages: 8768
Inscrit le: Jeu 08 Déc 2005, 18:42
Localisation: CASTRES - TARN
Âge: 68
Echelle pratiquée: HO-HOm
Prénom: J-Louis
Club: RMC

Re: Machines Outils

Publié: Ven 28 Déc 2018, 19:02
J'avais parlé, il y a une petite lurette, du travail de tournage avec outil tenu à la main et "prise en écharpe" (pas au sens ferroviaire).

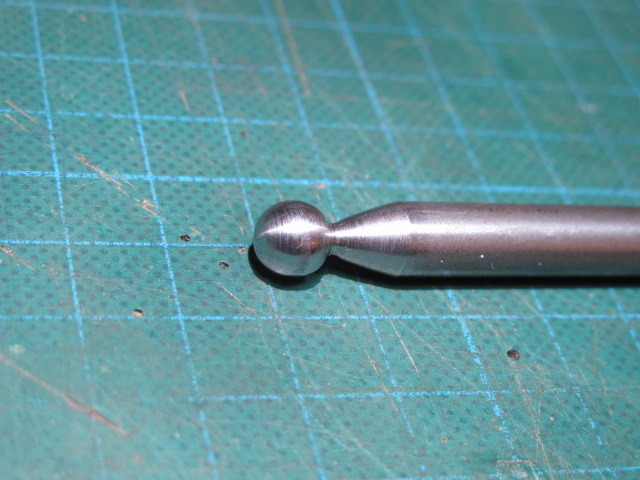

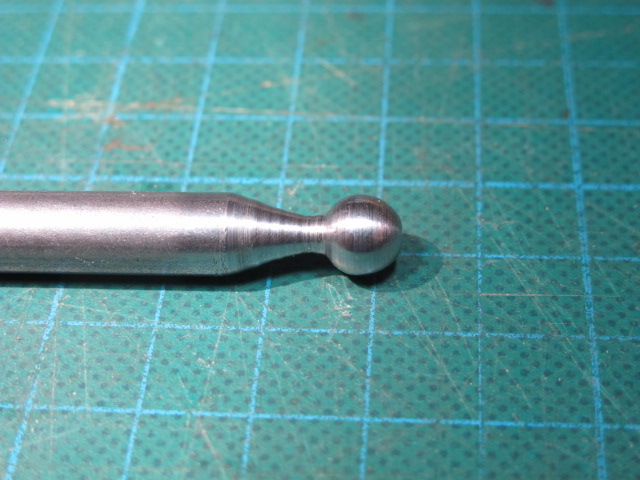

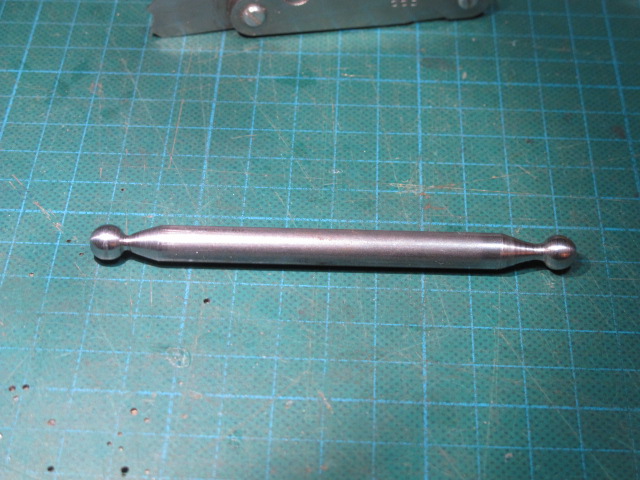

Voici le résultat d'un usinage fait cet après midi avec cette méthode.
La pièce doit servir à un bras articulé, façon troisième main, pour supporter une loupe pour le travail au tour.
Longueur 10 cm environ, diamètre 8mm.
Faite avec mon unimat 3 et un outil façon burin de tour d'horloger.
J'ai commencé par dégrossir la première boule de manière classique avec chariot croisé et manivelles, puis je suis passé au burin tenu à la main.
Pour la seconde boule, j'ai fait la presque totalité à la main.

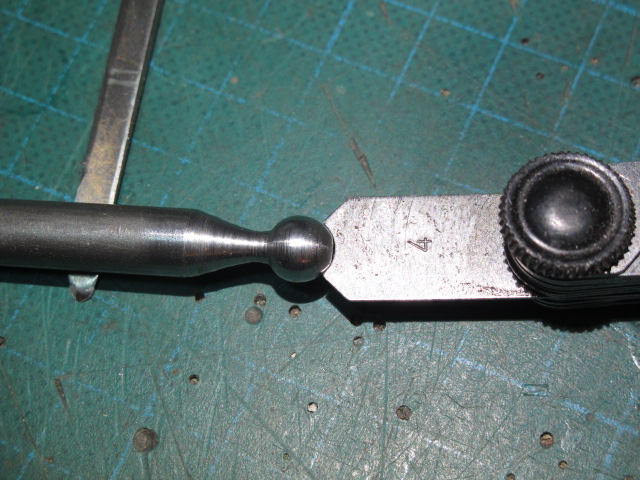

Contrôle de la boule au gabarit (je ne cherche pas une très grande précision pour cette pièce)

Je n'ai pas pris de photos sur le tour, il est dans la cave et l'environnement est considéré comme hostile pour un appareil photo.

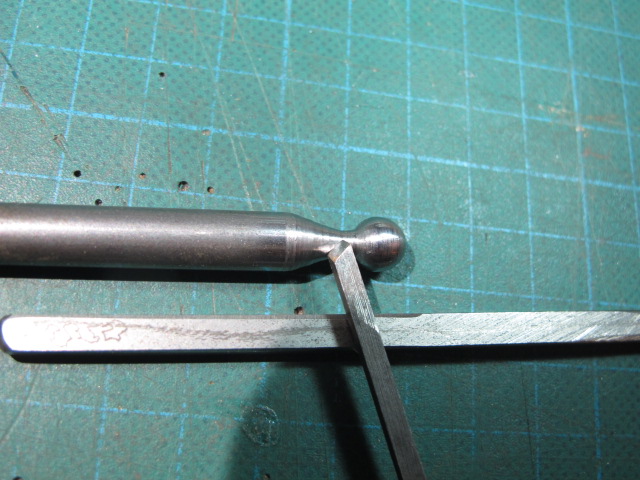

Je reconstitue donc après coup les positions de la pièce et de l'outil.

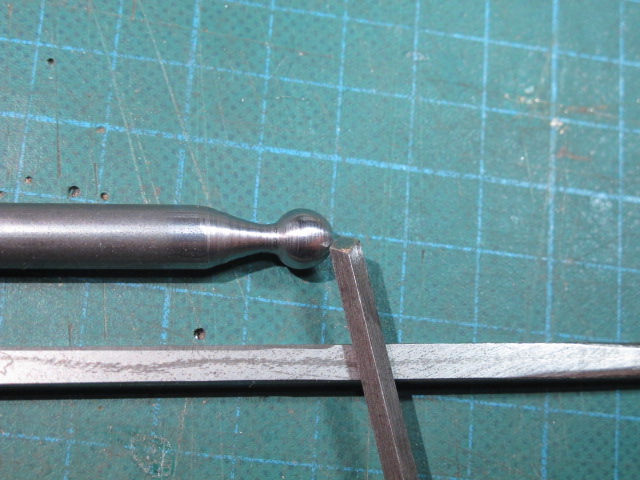

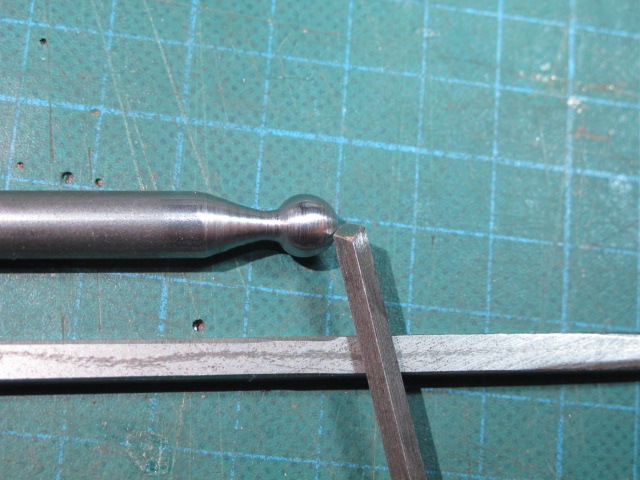

L'outil est posé sur la surface de la pièce et c'est le milieu de son arête tranchante qui coupe. Certains copeaux étaient bien fins et bien longs.


L'outil doit être bien appuyé sur le porte-outil (ou éventail) , ce dernier doit être placé le plus près possible de la pièce, et "à la bonne hauteur".
Mon porte outil est rudimentaire et crée pour le tournage du bois, mais j'ai vu qu'il n'est pas idéal pour cette opération. J'en ferai un autre mieux adapté.

C'est mon premier essai sur une pièce en acier de cette taille, je trouve la méthode agréable et efficace.

Je sais qu'il existe des dispositifs de tournage de sphères, plus précis et rapides d'utilisation, j'en ferai un plus tard.
Ep 1,2,3 HO,HOm,HOe, PME-iste
Avatar de l’utilisateur
sixtifs
Volubile

Messages: 2137
Inscrit le: Lun 24 Oct 2005, 22:12
Localisation: OO9society, AMFI

Re: Machines Outils

Publié: Ven 28 Déc 2018, 19:54
bonjour

:applause: , tes explications donnent envie d'essayer :wink:
A toute vapeur...en + du reste
Avatar de l’utilisateur
BB9004
Communicatif

Messages: 888
Inscrit le: Jeu 09 Août 2012, 14:58
Localisation: Planète Bleue, à l'est de la ville Lumière : 94
Âge: 63
Echelle pratiquée: HO
Prénom: Lionel

Re: Machines Outils

Publié: Dim 30 Déc 2018, 08:43
Cela me rappelle les quilles que je faisais pour les copains à la fin de leur service :lol: :applause:
Mais en bronze :wink:
MISE à JOUR site RMC 02/02/19
Avatar de l’utilisateur
Labans
Intarissable !

Messages: 8768
Inscrit le: Jeu 08 Déc 2005, 18:42
Localisation: CASTRES - TARN
Âge: 68
Echelle pratiquée: HO-HOm
Prénom: J-Louis
Club: RMC

Re: Machines Outils

Publié: Dim 30 Déc 2018, 09:52
Labans a écrit:Cela me rappelle les quilles que je faisais pour les copains à la fin de leur service
Mais en bronze :wink:

Waouhhhhh :applause:
Amitiés
Le p'tit train de Jicé
Avatar de l’utilisateur
Papybricolo
Volubile

Messages: 2235
Inscrit le: Ven 26 Mars 2010, 09:11
Localisation: Ile de France & Picardie
Âge: 69
Echelle pratiquée: HO & HOm
Prénom: Jean-Claude
Club: Les Amis du Rail FTM

Re: Machines Outils

Publié: Lun 31 Déc 2018, 05:55
La suite de mes quilles à deux boules (vanne à deux balles, je sais bien) :




Cela me donne un bras articulé très adaptable.
Ep 1,2,3 HO,HOm,HOe, PME-iste
Avatar de l’utilisateur
sixtifs
Volubile

Messages: 2137
Inscrit le: Lun 24 Oct 2005, 22:12
Localisation: OO9society, AMFI

Re: Machines Outils

Publié: Lun 31 Déc 2018, 07:42
Vanne à deux balles, vanne à deux balles : ça dépend de la valeur des pièces utilisées :mdr2:
